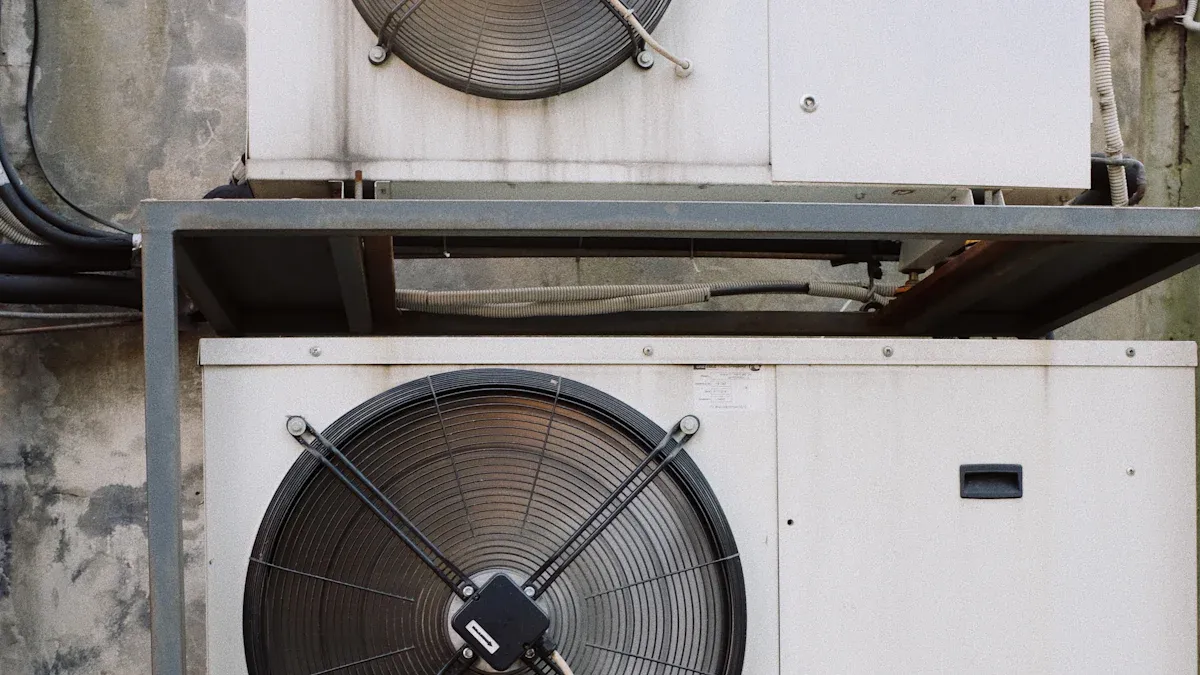

O que é condensador de tubo de arame de fileira única?
Um condensador de tubo de arame de fileira única é um componente crucial em sistemas de refrigeração e ar condicionado. O condensador de tubo de arame de fileira única utiliza uma única fileira de tubos, cada um equipado com aletas de arame, para otimizar a eficiência da transferência de calor. Normalmente, um condensador de tubo de arame de fileira única apresenta tubos com seções transversais de aproximadamente 25 × 190 mm e alturas de aletas de cerca de 25 mm, proporcionando um desempenho de resfriamento confiável e eficaz.
Principais conclusões
- Linha única condensadores de tubo de arame use aletas de arame nos tubos para aumentar a transferência de calor e reduzir a perda de energia, tornando os sistemas de resfriamento mais eficientes.
- Seu design compacto reduz a resistência do ar e a queda de pressão, economizando energia e se adaptando bem em espaços apertados, como geladeiras e condicionadores de ar.
- Materiais de alta qualidade como cobre e alumínio garantem durabilidade e forte troca de calor, enquanto o espaçamento ajustável entre tubos e fios otimiza o desempenho.
Condensador tubular de fileira única? Como funciona?
Princípio básico de operação
UM condensador de tubo de arame de fileira única? opera transferindo calor do refrigerante dentro de seus tubos para o ar circundante. O projeto apresenta uma única fileira de tubos, cada um envolto por aletas de arame. Essas aletas aumentam a área de superfície, permitindo uma dissipação de calor mais eficiente. O refrigerante entra no condensador como vapor de alta pressão. À medida que flui pelos tubos, ele libera calor para as aletas de arame, que então transferem esse calor para o ar que se move através do condensador.
A estrutura do condensador de tubo de arame de fileira única garante que o ar flua suavemente sobre os tubos e aletas. Esse arranjo reduz a resistência ao fluxo de ar e melhora o desempenho do resfriamento. As aletas de arame criam turbulência, o que melhora o contato entre o ar e a superfície do tubo. Esse processo acelera a remoção de calor do refrigerante.
Dica: O design de fileira única minimiza a queda de pressão, tornando-o ideal para aplicações onde a eficiência energética e o tamanho compacto são importantes.
A tabela a seguir resume os principais dados técnicos e métricas de desempenho validados por estudos computacionais e experimentais:
| Parâmetro de projeto | Efeito no desempenho | Dados quantitativos |
|---|---|---|
| Formato de tubo (Kammtail vs. Circular) | O tubo Kammtail reduz a queda de pressão e aumenta a transferência de calor | Queda de pressão 19% menor, coeficiente de transferência de calor 9% maior |
| Fin Pitch | O menor passo das aletas aumenta a queda de pressão e diminui a transferência de calor | Aumento da queda de pressão: 32,9–97%, diminuição da transferência de calor: 4,7–11,7% |
| Número de fileiras de tubos | Estudado para 4 ou 5 linhas | Incluído na análise paramétrica |
| Arranjo de tubos | Análise de arranjos em linha e escalonados | Incluído na análise paramétrica |
| Métrica de Desempenho | Melhoria/Mudança | Detalhes de validação |
|---|---|---|
| Coeficiente de transferência de calor | Aumentou de 5,6–12,2% | Os resultados numéricos concordam com os experimentos dentro de um desvio |
| Queda de pressão estática | Reduzido em 7–20,4% | Validado por dados experimentais com desvio |
| Taxa de fluxo de ar | Reduzido em 30% | Confirmado por validação experimental |
| Volume do condensador | Diminuiu em 20% | Apoiado por resultados numéricos e experimentais |
Estas descobertas confirmam que a condensador de tubo de arame de fileira única? atinge alta eficiência de transferência de calor com menor queda de pressão, o que permite seu uso em sistemas de refrigeração modernos.
Processo de troca de calor
O processo de troca de calor em um condensador de tubos de arame de fileira única começa quando o vapor refrigerante quente e pressurizado entra nos tubos. À medida que o vapor se move através dos tubos, ele entra em contato com as paredes internas, que são resfriadas pelas aletas de arame ao redor. As aletas de arame, expostas ao ar ambiente, absorvem o calor dos tubos e o liberam para o ambiente.
Estudos empíricos demonstram que o projeto de fileira única proporciona excelente desempenho de troca de calor. Simulações numéricas e medições experimentais do coeficiente geral de transferência de calor (U) correspondem estreitamente, com diferenças de apenas 2,5 a 3%. Essa concordância valida a precisão dos modelos de projeto. Pesquisadores compararam diversas configurações de trocadores de calor e constataram que projetos inovadores, como aqueles com contornos de movimento em cobra, alcançam coeficientes de transferência de calor mais elevados do que os arranjos de tubos uniformes tradicionais. O aumento da turbulência e dos fluxos secundários criados por essas geometrias aprimoram a transferência de calor por convecção. À medida que o número de Reynolds aumenta, o coeficiente geral de transferência de calor aumenta para todas as configurações, mas o projeto com movimento em cobra supera consistentemente o projeto uniforme.
O condensador de tubo de arame de fileira única se destaca por sua capacidade de maximizar a transferência de calor e minimizar a perda de energia. Essa eficiência o torna a escolha ideal para aplicações onde espaço, economia de energia e desempenho confiável são essenciais.

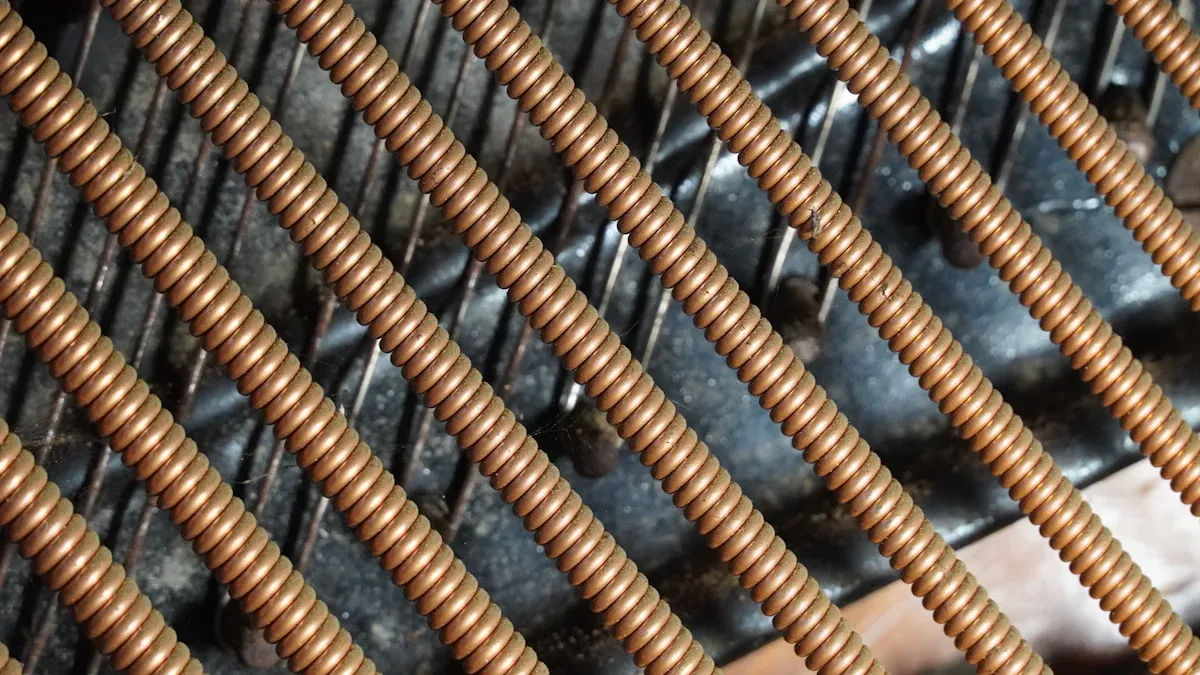

Condensador tubular de fileira única? Características e construção
Materiais e Design
Os fabricantes selecionam materiais de alta qualidade para condensador de tubo de arame de fileira única? construção para garantir durabilidade e transferência de calor ideal. Cobre e alumínio são frequentemente os materiais principais para tubos e aletas. O cobre proporciona excelente condutividade térmica, enquanto o alumínio oferece uma estrutura leve e resistência à corrosão. Pesquisas destacam a importância de parâmetros-chave de projeto, como diâmetro do fio, diâmetro do tubo, passo do fio e passo do tubo. Esses fatores influenciam diretamente o desempenho do condensador.
Engenheiros realizam experimentos em túneis de vento para simular condições reais de fluxo de ar. Eles utilizam ferramentas avançadas de simulação, como o ANSYS Fluent, para analisar como o ar se move ao redor dos fios e tubos. Os estudos mostram que mesmo pequenas alterações no diâmetro dos fios ou tubos podem impactar a eficiência da transferência de calor. Disposições escalonadas de fios, em comparação com configurações em tandem, melhoram a transferência de calor em até 22%. Essa melhoria resulta de uma melhor distribuição do fluxo de ar e da redução dos efeitos de sombra.
Observação: A transferência de calor por radiação pode contribuir entre 3% e 11% da transferência total de calor, dependendo da velocidade do ar.
Tamanho e configuração
Os condensadores de tubo e fio de fileira única estão disponíveis em vários tamanhos para atender a diferentes aplicações. A configuração normalmente apresenta uma única fileira de tubos, cada um envolto por aletas de fio. Os engenheiros ajustam o espaçamento entre tubos e fios para otimizar o fluxo de ar e maximizar a área de superfície para troca de calor. As configurações mais comuns utilizam um arranjo de fluxo cruzado, em que o ar se move perpendicularmente aos tubos e fios.
| Parâmetro | Alcance típico | Impacto no desempenho |
|---|---|---|
| Diâmetro do tubo | 6–10 mm | Afeta a taxa de transferência de calor |
| Diâmetro do fio | 0,5–2 mm | Influencia a eficiência das nadadeiras |
| Passo de arame | 2–5 mm | Altera a resistência do fluxo de ar |
| Passo de tubo | 15–25 mm | Controla o tamanho do condensador |
Os fabricantes adaptam essas dimensões para atender a requisitos específicos de resfriamento. A flexibilidade em tamanho e configuração permite que o condensador tubular de fileira única atenda a uma ampla gama de sistemas de refrigeração e ar condicionado.
Condensador tubular de fileira única? Vantagens e Aplicações
Principais vantagens
Um condensador de tubo de arame de fileira única oferece diversos benefícios notáveis em sistemas de refrigeração e ar condicionado. O design maximiza a eficiência da transferência de calor, aumentando a área de superfície exposta ao fluxo de ar. Os materiais de cobre e alumínio proporcionam excelente condutividade térmica e resistência à corrosão. O layout de fileira única reduz a queda de pressão, o que melhora a eficiência energética e reduz os custos operacionais. A disposição escalonada dos fios melhora ainda mais a transferência de calor, com estudos mostrando uma melhoria de 18% a 22% em comparação com configurações em tandem. A estrutura compacta permite fácil instalação em espaços limitados, tornando-o adequado para equipamentos modernos.
Dica: Os engenheiros podem otimizar o desempenho ajustando o diâmetro do fio, o diâmetro do tubo e o espaçamento, conforme confirmado por mais de 700 análises paramétricas em pesquisas industriais.
Possíveis desvantagens
Embora o condensador tubular de fileira única ofereça alta eficiência, os engenheiros devem selecionar cuidadosamente os parâmetros geométricos para atender às necessidades específicas da aplicação. A velocidade do fluxo livre influencia significativamente o desempenho da transferência de calor. O dimensionamento ou a disposição incorretos podem reduzir a eficácia. A manutenção regular garante operação e longevidade ideais.
Aplicações comuns
Condensadores tubulares de fileira única são amplamente utilizados em diversos setores. Aplicações típicas incluem:
- Geladeiras e freezers domésticos, onde tamanho compacto e resfriamento confiável são essenciais.
- Sistemas de condensadores resfriados a ar em usinas de energia, que ajudam a reduzir o consumo de água em comparação aos métodos de resfriamento úmido.
- Unidades de refrigeração industrial, onde a convecção forçada e o fluxo de ar otimizado são essenciais.
- Sistemas de ar condicionado para edifícios residenciais e comerciais.
Dados do setor mostram que condensadores de fio sobre tubo são frequentemente posicionados perpendicularmente ao fluxo de ar, refletindo configurações comuns. Estudos experimentais e numéricos comprovam seu desempenho, com erro inferior a 10% entre os resultados previstos e medidos. Esses condensadores desempenham um papel vital em soluções de refrigeração doméstica e industrial.
UM Condensador de tubo de arame de fileira única? destaca-se por sua transferência de calor eficiente, design compacto e desempenho confiável. Engenheiros frequentemente selecionam este condensador para aplicações que exigem soluções que economizam espaço e eficiência energética. Usos comuns incluem refrigeradores, condicionadores de ar e sistemas de refrigeração industrial.
- Estrutura exclusiva maximiza o fluxo de ar.
- Preferido para necessidades modernas de refrigeração.
Perguntas frequentes
Quais materiais os fabricantes usam em condensadores de tubo de arame de fileira única?
Os fabricantes costumam usar cobre para tubos e alumínio para aletas. Esses materiais proporcionam excelente transferência de calor e são resistentes à corrosão.
Como um condensador de tubo de arame de fileira única melhora a eficiência energética?
O design de fileira única reduz a queda de pressão. Esse recurso permite que os sistemas consumam menos energia, mantendo um desempenho de resfriamento eficaz.
Onde os engenheiros geralmente instalam condensadores de tubo de arame de fileira única?
Engenheiros instalam esses condensadores em geladeiras, condicionadores de ar e sistemas de refrigeração industrial. O design compacto se adapta bem a espaços limitados.
